LAB GRUPPEN Lab FP 2200
CARATTERISTICHE TECNICHE
Lab Gruppen amplificatori sono progettati per livelli incredibili di qualità sonora, prestazioni e affidabilità.
La FP 2200 amplificatore di potenza da Lab Gruppen incorpora la più recente tecnologia dei semiconduttori ora utilizzata negli amplificatori di potenza in ferrite (FP). Questo, insieme con il sistema di raffreddamento in rame di proprietà di Lab.gruppen, intercooler, migliora la capacità di 2 ohm. Due filtri antipolvere facilmente accessibili sulla parte anteriore garantiscono un flusso d'aria pulita fronte-retro. Un nuovo schema di cablaggio bifase aumenta anche la capacità di potenza switching
alimentazione. Questo si estende la larghezza di banda di potenza nella fascia bassa. Oltre alla tradizionale superba prestazioni sonore Lab.gruppen, vi è una linea completa di funzioni per rendere la famiglia FP funzionale in tutte le situazioni di installazione ai sistemi audio dal vivo ad alte prestazioni:
alimentazione switching regolamentato fornitura
L'unica Lab.gruppen alimentatore switching tecnologia offre una serie di vantaggi essenziali che rendono superiore ad altri e apparentemente simili progetti di alimentatori. Le caratteristiche più importanti sono l'alimentazione regolata e l'efficienza estrema potenza. L'alimentatore stabilizzato occupa facilmente con l'alta variazione della tensione alternata di rete: si può scendere fino al 20% inferiore al livello nominale "esempio a 180 V invece di 230 V" senza alcun problema. Forse ancora maggiori vantaggi derivano dalla estrema efficienza degli amplificatori Lab.gruppen: solo una frazione dell'energia dalla tensione di rete viene trasformata in calore. Un alimentatore stabilizzato presenta anche alcuni altri vantaggi sonori, come ad esempio un migliore controllo del cono e la stessa risposta veloce come un alimentatore convenzionale.
Posizioni più Gain Switch
Per soddisfare le richieste di una struttura flessibile, di guadagno nel sistema, Lab.gruppen offre un multiplo posizione dell'interruttore del guadagno. Il massimo guadagno dell'amplificatore può essere impostata per tutti gli standard industriali:. 20, 23, 26, 29, 32, 35, 38 e 41 dB
ALSTM protezione di cortocircuito; la limitazione Adaptive sistema consente correnti di picco elevate, ma mantiene l'amplificatore all'interno della gestione della sicurezza area.
Protezione CC: protegge contro infrasuoni segnali
protezione VHF: protegge gli altoparlanti contro molto alta frequenza segnali non musicali forti al di sopra della gamma udibile.
Protezione termica: impedisce l'amplificatore contro il surriscaldamento. Gli indicatori di protezione sul pannello frontale sono accesi, come un avvertimento, prima di iniziare il processo di protezione.
Protezione CA: spegne l'alimentazione se la tensione di rete è al di fuori della tensione di esercizio.
Limitatore clip: previene le forme d'onda gravemente tagliati di raggiungere il altoparlanti, pur mantenendo piena potenza di picco
CARATTERISTICHE
2 x 350 watt @ 8 ohm
2 x 650 watt @ 4 ohm
2 x 1100 watt @ 2 Ohm
(Misurato appena sotto il livello clip, con entrambi i canali pilotati)
Design compatto, alta 2U
Basso peso, 7,9 kg (17 lbs)
sistema di raffreddamento intercooler con il flusso d'aria fronte-retro
posizioni multiple interruttore di guadagno
filtri antipolvere facilmente accessibile
la larghezza di banda di potenza di fascia bassa migliorata
Connettore di collegamento con connettore tipo XLR
uscite mono con ponte in un connettore Speakon
pannello frontale estruso per una maggiore stabilità
SPECIFICHE TECNICHE
FP 2200 amplificatore di potenza
Potenza di uscita max EIA FTC
a 1 kHz e 1% THD 20 "20 kHz a 0,1% THD
MLS-switch" 3 dB 0 dB completa
8 Ohm per canale 350 W 340 W
4 Ohm per canale 650 W 630 W
2 Ohm per canale 1100 , 1175W 950 W
8 ohm colmato 1400 W 1300 W
4 ohm a ponte 2200 W 1900 W
Max tensione di uscita
8 ohm carico, MLS @ 0 dB 53 Vrms
tensione di picco, nessun carico 77 V
Distorsione ecc
THD 20Hz-20kHz e 1W a piena potenza 0,3%
THD a 1 kHz e "1 dB sotto clip di 0,01% 0,0006%
DIM 30 presso" 3dB di clip in 0,008%
ronzio e rumore < "110 dB
separazione canale @ 10kHz 70 dB
impedenza di uscita 30m ohm
Velocità di variazione 40 V / s
Ingressi
guadagno, selezionabile [dB] 20,23,26,29,32,35,38,41
impedenza 20 kohm
comune modalità di rifiuto 50 dB

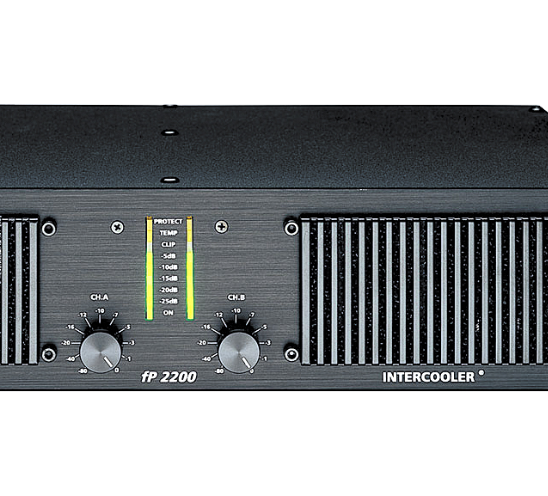

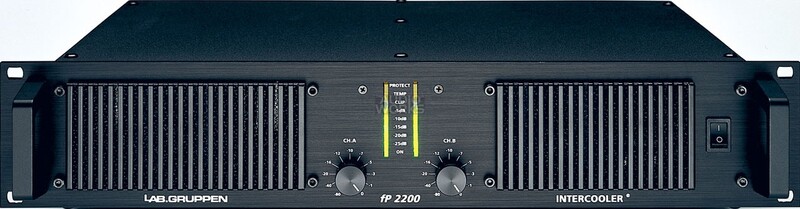

pannello frontale
controlli Gain (2) canale A, B 31 pos arresto
Indicatore clip (2) LED rossi
indicatori di headroom di uscita (10) LED verdi di punta veloce "lento rilascio
Temp indicatore (2) LED gialli 80 gradi C al dissipatore di calore
indicatore di protezione (2) LED gialli> 12 kHz a piena potenza o di uscita in corto
Indicator (2) LED verde tensione rail CC per il canale A e B

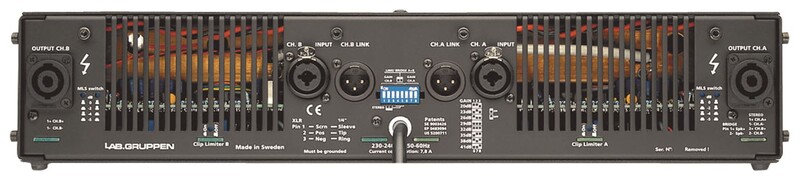

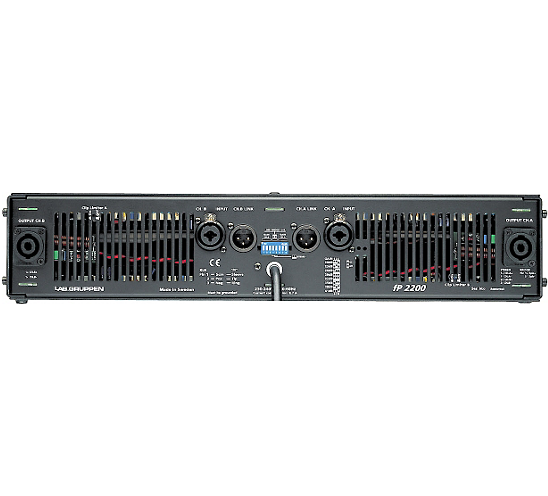

del pannello posteriore
di ingresso connettori (2) tipo Neutrik Combo XLR, 3 pin
e jack da 1/4 "
connettore di collegamento (2) tipo XLR, 3 pin maschio
connettori di uscita (2) Neutrik a 4 poli Speakon connettori
Interruttori:
clip limitatore A e B On "Off (commutabile)
link-interruttore Ch.A" B
alimentazione 230 V versione 115 versione V
tensione di funzionamento 130 V "265 V AC 65 V" 135 V AC
iniziare minima tensione di 175 V 85 V AC
potenza di uscita completa a 4 ohms 180 V "265 V AC 90 V" 130 V AC
corrente di punta (soft Start limitata) 5 A 5 A
Assorbimento di corrente @ 4ohms
potere di riposo (senza carico) 0,9 Arms 1,8 Arms
1/8 potere offull ( "9 dB) 5 Arms 10 Arms
1/3 potere offull ( "5 dB) 8 bracci 16 armi
a piena potenza (0 dB) 14 Arms 28 Arms
Dimensioni
mm 483 L x H 88 x 287 D
pollici 19" WX 3.5 "H x 11.3" D
Dimensioni mm 560 L x 180 H x 500 D
22 "W x 7.1" H x 19.7 "D
Peso 7.9kg netti (17kg)
