ALLEN HEAT&QU24
MIXER DIGITALE MONTABILE A RACK
Allen & Heath Qu-24 porta il mixaggio digitale ad un nuovo livello con un design innovativo e funzionalità eccezionali per creare una superba esperienza di mixaggio professionale. E' dotato di tutte le caratteristiche che ci si aspetta da una console digitale di gamma superiore e delle tecnologie pionieristiche dei sistemi di missaggio digitali GLD e iLive. Sia che stiate passando al digitale o aggiornando la vostra console, è il momento di provare Qu-24
Caratteristiche principali
24 Ingressi Mono (TRS + XLR)
3 Ingressi Stereo (TRS)
4 FX Return Stereo
24 Bus
12 Mix Out (LR, Mono Mix 1-4, Stereo Mix 1-3)
4 Motori FX
Digital Out AES
Fader motorizzati
Preamplificatori AnaLOGIQ richiamabili
Rec/Play Qu-Drive diretta multitraccia su USB
Touchscreen 800 x 480
Libreria FX iLive
dSNAKE Remote Audio Port
Compatibile con ME Personal Mixing System
Qu-Pad App per iPad
Audio Streaming USB
Controllo DAW MIDI
4 Grouppi Mute
Trim, polarity, HPF, gate, insert, PEQ 4-bande, compressore e delay su tutti gli ingressi
GEQ 1/3 Ottava, compressore e delay su Main LR e Mix Mono Out
Insert, PEQ 4 bande, compressore e delay sulle uscite Mix Stereo
Generator di segnale integrato
RTA, con indicazione Peak Band
Dimensioni: 440 x 500 x 186mm
Peso: 14kg
Preamplificatori AnalogiQTM
I 24 preamplificatori AnalogiQTM del Qu-16 sono caratterizzati da un circuito ‘zero crossing
detection’ e da un avanzato gain ‘padless’ con step di 1 dB per una precisione nel guadagno tale
da garantire, in stretta collaborazione con il DSP, la stessa elevata trasparenza e musicalità dei
mixer analogici. I convertitori AD/DA a 24 bit e bassa latenza, con la loro alta qualità, garantiscono
minima distorsione, minimo rumore di fondo e quel calore e musicalità nel suono spesso
scomparsi in alcuni mixer digitali.
Esperienza di mixaggio
Avere a disposizione molta potenza di calcolo e funzionalità avanzate è un grande vantaggio nel
lavoro di un fonico, ma ciò non conta nulla se i comandi non hanno un’accessibilità istantanea.
Una volta che s’inizia ad usare il Qu-16, si percepiscono chiaramente gli anni di ricerca sulle
ergonomie e l’esperienza diretta nel mixing che gli ingegneri di A&H hanno utilizzato per ottenere
un layout ed un flusso di lavoro splendidamente naturali e fluidi. Non hanno cercato di ricreare
un’interfaccia utente analogica, ma un’operatività fluida, comoda ed intuitiva, sia per i nuovi
operatori, ‘nativi’ digitali, sia per i fonici “old school”, rendendo accessibile a tutti i vantaggi della
tecnologia digitale.

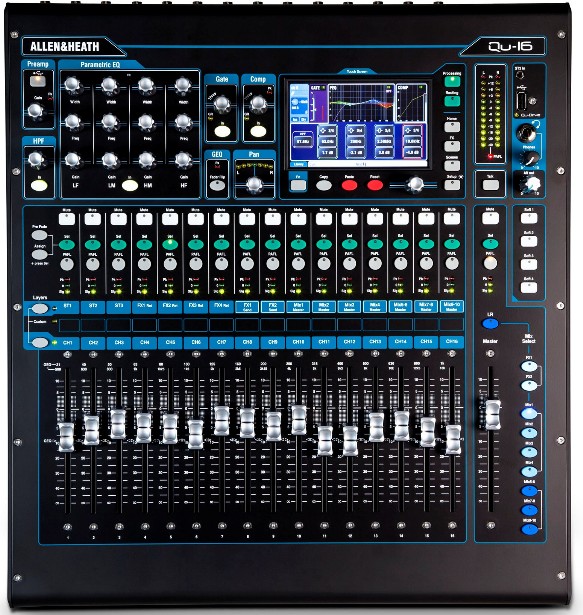

Controllo Touch
Un touchscreen 800 x 480, a sedici milioni di colori ed encoder dedicati, costituisce il cuore
dell'interfaccia Qu-16 fornendo accesso facile e super-veloce a tutte le impostazioni. L'interfaccia
veramente user-friendly è stata progettata con tasti dedicati e ‘tabs’ nelle schermate che guidano
l’utente nelle visualizzazioni dell’RTA, FX racks, processing del canale, controllo audio USB,
scene, menu di configurazione e molto altro.
SuperStrip
Il processing di ogni canale (IN/OUT) è offerto nella SuperStrip con un layout molto semplice
caratterizzato da una (ed una sola!) funzione per ogni controllo fisico. L’approccio è sempre
duplice: in maniera analogica con gli encoder dedicati oppure in maniera digitale tramite il
touchscreen ma senza strutture complesse di menù. Il processing degli ingressi Mono e Stereo
prevede trim, polarità, HPF, gate, insert, 4 bande di equalizzazione parametrica, compressore e
delay. Per il Master LR ed i Mix Mono è previsto Insert, equalizzazione grafica (GEQ)1/3 di ottava,
compressore e delay. Per i Mix Stereo sono disponibili insert, 4 bande di equalizzazione
parametrica (PEQ), compressore, delay e PAN.
GRISBY MUSIC s.r.l. Via G. Giolitti, 8 - 60027 Osimo Stazione (AN) - ITALY - P.IVA 01310391006
Tel. 0717211340 - Fax 0717211349 - info@grisby.it - www.grisbymusic.it
Fader Motorizzati
I Fader motorizzati sono diventati la norma con l'avvento della tecnologia digitale. Tuttavia alcuni
mixer digitali entry-level non hanno questo bene prezioso nonostante sia una parte fondamentale
per la concezione “Total Recall”. I Fader motorizzati sono essenziali per un mixaggio veloce,
soprattutto quando si ha a che fare con più monitor: nel QU-16 basta premere un tasto e i fader dei
canali in ingresso lavorano sulla mandata per quel mix. Qu-16 dispone di 17 fader motorizzati
ALPS, 16 disposti su due layer che consentono l'accesso immediato a tutti i canali in ingresso e
master mix in uno spazio compatto, più un master fader dedicato che segue la selezione mix. E’
inoltre disponibile un terzo layer, personalizzabile ad hoc dall'utente, dove è possibile assegnare
qualsiasi combinazione di ingressi, mandate e ritorni FX e master mix.
iLive FX
Gli algoritmi delle dinamiche e degli effetti nel Qu-24 derivano dagli stessi algoritmi usati per gli
effetti nella serie iLive. È bene notare che alcuni sound engineering tra i più rispettati nel mondo
hanno scelto di utilizzare in tour gli effetti dell’iLive piuttosto che unità esterne di FX o plug-in di
fascia alta. Qu-16 incorpora 4 motori di effetti stereo, con dettagliate emulazioni di riverberi
leggendari, riverberi con gate, delay, modulatori, flanger e altro ancora. La biblioteca FX può
crescere ed essere implementata con le future versioni del firmware. Gli effetti hanno dei canali di
ritorno dedicati, quindi non vengono occupati canali mono o stereo d’ingresso. Ogni ritorno FX ha
una equalizzazione parametrica a 4 bande dedicata.
Total Recall
Il Qu-16 salva e richiama le scene (snapshots) con la semplice pressione di un tasto. Si possono
memorizzare fino a 100 scene. I canali e i mixes possono essere messi in Safe dal richiamo delle
scene: ad esempio se uno strumento o un microfono viene cambiato dopo il soundcheck, quel
canale può essere messo in Safe per evitare che la scena richiami le impostazioni salvate in
precedenza. Oppure se un feed broadcast o un iPod viene aggiunto all'ultimo minuto prima dello
spettacolo, quel mix o canale possono essere messi in Safe da ogni cambio di scena. Inoltre, gli
aggiornamenti dei singoli parametri possono essere bloccati utilizzando il Recall Filter delle scene
o il Global Recall Filter. Sempre come esempio, se si usa l'EQ grafico per ottimizzare la risposta in
frequenza di una location quando il pubblico è entrato, è possibile bloccare questo parametro per
evitare la sovrascrittura in caso di cambio scena. I parametri di ogni EQ, compressore, canale o
effetto possono essere salvati come preset nella Library. Ciò consente di memorizzare l’EQ di un
SM58 o di un riverbero collaudato e applicarlo ad altri canali o a spettacoli successivi. Library,
scene e show possono essere salvati su una chiavetta USB, in modo da poter portare lo
spettacolo con voi, pronto all'uso su un altro Qu-24.
GRISBY MUSIC s.r.l. Via G. Giolitti, 8 - 60027 Osimo Stazione (AN) - ITALY - P.IVA 01310391006
Tel. 0717211340 - Fax 0717211349 - info@grisby.it - www.grisbymusic.it
USB Audio Streaming
Il Qu-16 è dotato di un’interfaccia audio che può inviare al tuo Mac uno streaming multitraccia dei
canale da 1 al 16, più il Main mix LR e 3 mix stereo selezionabili.
I ritorni dal Mac possono essere assegnati ai 24 canali mono e a quelli stereo.
L'interfaccia è compatibile in modo nativo con Mac OS X - il che significa che è realmente plug 'n
play, senza bisogno di installare nessun driver. Il Qu-16 sarà riconosciuto subito da qualsiasi DAW
che supporta Core Audio, tra cui Logic, Cubase, Reaper e Pro Tools.
Il controllo MIDI Standard è possibile attraverso la connessione USB: si possono facilmente
mappare i fader con le tracce della DAW. In alternativa è disponibile un driver MIDI per il controllo
tramite porta Ethernet.
Qu-Drive
Dimenticate i driver delle schede audio e la configurazione dei software perchè Qu-24 ha un
sistema integrato di registratore multitraccia USB, che fornisce 18 canali di registrazione e
riproduzione a 24bit/48kHz direttamente dal / al disco rigido USB. L’acquisizione multitraccia del
tuo spettacolo non è mai stata così facile! Una coppia stereo a scelta può essere registrata
insieme ai 16 canali mono, e l'audio multitraccia può essere riprodotto con i 16 canali mono più
ST1. Oltre a ciò Qu-Drive offre anche la registrazione stereo, configurabile usando qualsiasi
coppia di uscite Mix, il Main LR (pre, post, o sommato in mono) o perfino il bus PAFL con il
playback 2-track stereo disponibile su ST3.
ARMati fino ai denti
Qu-24 è dotato di 5 processori ARM ad alta efficienza, con processori dedicati per touchscreen e
superficie, streaming USB, al Qu-Drive per il multitraccia in registrazione / riproduzione USB,
Ethernet e fader motorizzati. I processori ARM lavorano tra loro anche in parallelo per fornire
processing allo stato dell’arte, controlli e risposte alla velocità della luce. La ‘DSP farm’ del mixer
vanta 10 DSP dual core di ultima generazione, con 8 di essi dedicati al processing di canale e di
mix. Con tanta potenza DSP il processing del canale utilizza solo una frazione della capacità di
calcolo, così Qu-16 è a prova di futuro, con ampio spazio per gli aggiornamenti e funzionalità
extra. Qu -16 ha un’architettura DSP a bit variabili, disegnata su misura per algoritmi specifici, che
prevede ad es. 48 bit nelle funzionalità critiche di EQ e 56 bit sul bus del mix: ogni sottile
sfumature dell’audio sarà catturata nel missaggio finale.

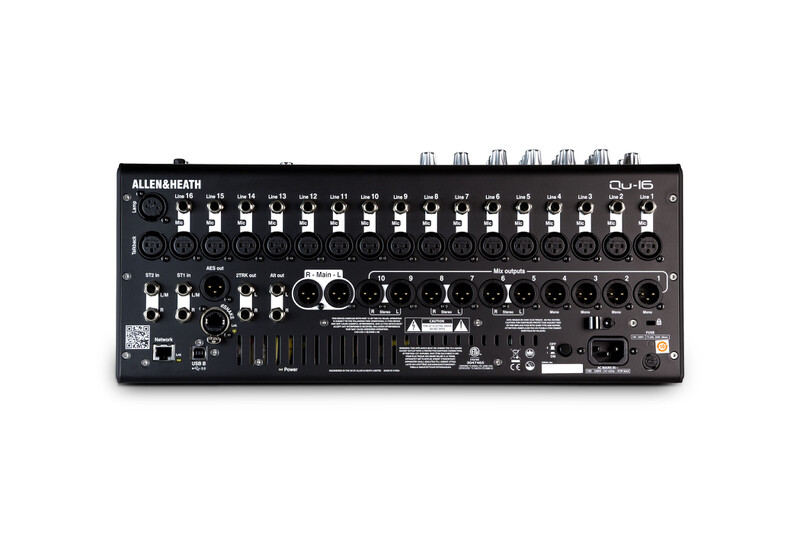

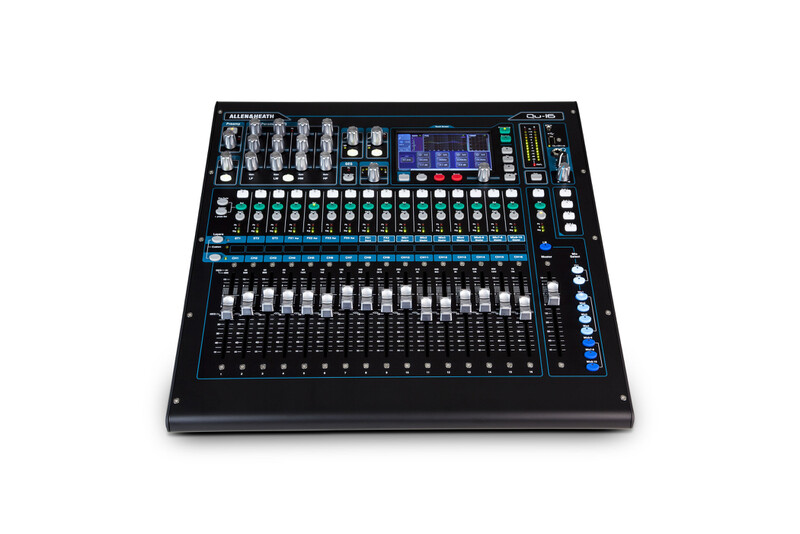

La Forma delle cose sta cambiando

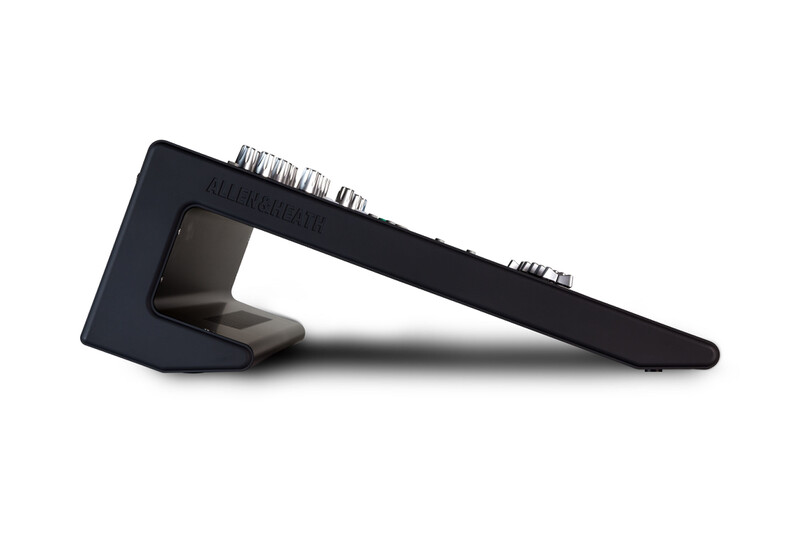

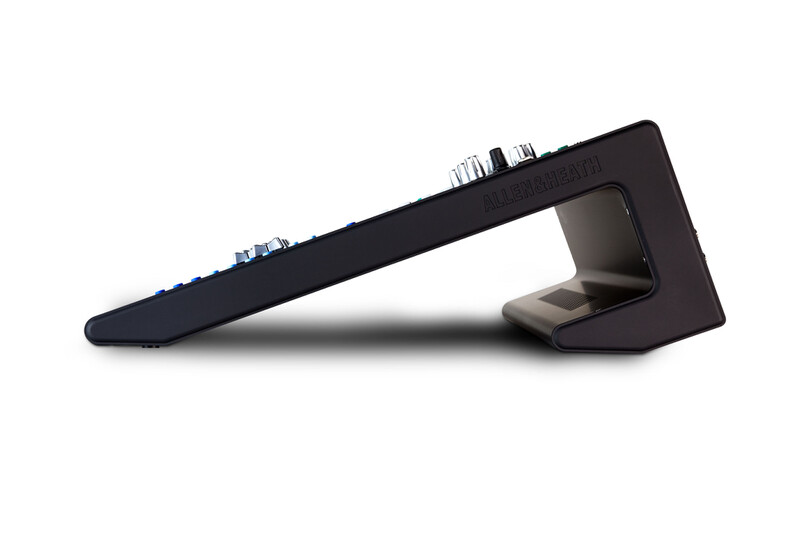

Realizzato in laminato di acciaio Zintec da 18 gauge, il caratteristico telaio del Qu-24 è stato
progettato per garantire resistenza, rigidità e facilità di montaggio su rack.
GRISBY MUSIC s.r.l. Via G. Giolitti, 8 - 60027 Osimo Stazione (AN) - ITALY - P.IVA 01310391006
Tel. 0717211340 - Fax 0717211349 - info@grisby.it - www.grisbymusic.it
Il silenzio è un bene prezioso per l'ambiente di lavoro nel live o in studio, ed è per questo che
nessuno vuole che quei momenti di quiete siano rovinati dal ronzio delle ventole provenienti dalla
postazione di mix. Il profilo elegante del Qu-16 genera il flusso d'aria ottimale attraverso il mixer.
La forma ha anche alcuni vantaggi inaspettati. Quando lo staff ha iniziato a testare il Qu-16 nei
concerti, abbiamo subito riscontrato che lo spazio sotto di esso è incredibilmente utile per tenere il
nostro disco USB, talkback, documenti e altro necessario per l’on the road.
Qu-Pad
Aggiungere l’applicazione per iPad “Qu-Pad” al Qu-24 permette di regolare i monitor stando
direttamente sul palco, di girare per la location mentre si sta provando il PA ed infine mixare lo
spettacolo dal centro dell’audience. Qu-Pad si connette al mixer tramite Wi-Fi e dà accesso
immediato a tutti i parametri di mixaggio dal vivo. Qu-Pad richiede il collegamento di un router o
punto di accesso Wi-Fi alla porta Network del Qu-24
ME Personal Mixing System
Qu-24 è compatibile con il nostro ME Personal Mixing System. Qualsiasi numero di ME-1 può
essere collegato alla porta dSNAKE (o ad un AR2412 se ne avete uno collegato alla porta
dSNAKE). Ogni artista può regolarsi il proprio monitor autonomamente, lasciando l'ingegnere del
suono di sala libero di concentrarsi sull’ascolto per il pubblico. Per saperne di più allenheath.
com/ME
dSNAKE
Qu-24 è un mixer autonomo con tutto a bordo, quindi permette il normale cablaggio analogico.
Ovviamente è molto più comodo e veloce il cavo digitale Cat5, che occorre per il collegamento
dell’AR2412 o AR84 dalla porta dSNAKE. dSNAKE è il protocollo proprietario A&H, che vanta una
latenza di trasporto di soli 105us anche con cavi lunghi fino a 120mt. Quindi se si sta mixando il
FoH si possono posizionare gli I / O stagebox sul palco e tornare con un singolo cavo Cat5 al Qu-
16 nella posizione di mix.
GRISBY MUSIC s.r.l. Via G. Giolitti, 8 - 60027 Osimo Stazione (AN) - ITALY - P.IVA 01310391006
Tel. 0717211340 - Fax 0717211349 - info@grisby.it - www.grisbymusic.it
Accessori
QU-16-RK19 – Alette opzionali per il montaggio a rack del QU-16
AR2412 – 24 ingressi, 12 uscite con connessione dSNAKE per l’espansione AR84 e personal
monitoring
AR84 – 8 ingressi, 4 uscite con connessione dSNAKE
LED Lamp – lampada a led dimmerabile
Ostia Antica - Roma - Tel. 06.5650978 - Cell. 335.6468845 - Mail m.service@tiscali.it - musicserviceroma@gmail.com
